華榮華P50燒錄探針采用彈簧頂針結構，主要由針桿、針管、彈簧和套管等部分組成,具體結構設計如下：

針桿：通常由鈹銅或SK4材料制成，并經過鍍金或鍍銠處理，具有良好的導電性、機械強度和耐磨性，能確保探針與被測點可靠接觸，同時抵抗長期使用過程中的磨損。

針管：一般采用磷銅管鍍金，用于容納針桿和彈簧，為針桿的運動提供導向，并起到保護內部彈簧的作用，同時也有助于電流的傳導。

彈簧：采用不銹鋼線制作，是探針的核心部件之一，它提供了75g的接觸彈力，使針桿能夠與被測點保持緊密接觸，確保良好的電氣連接，同時在插拔過程中起到緩沖作用，減少對被測點的損傷。
套管：材質為黃銅管鍍金，主要用于固定探針，使其在測試夾具或電路板上保持穩定的位置，鉆孔尺寸為0.90mm，方便安裝。

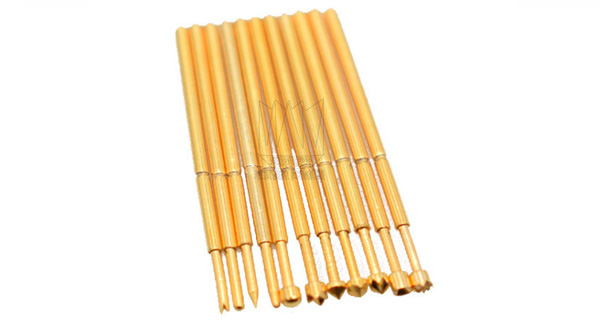

針頭形狀：華榮華P50燒錄探針的頭型多樣，包括凹頭、平頭、梅花頭、尖頭、圓錐頭等，以適應不同的測試需求和被測點的形狀。

尺寸規格：該系列探針的外徑統一為0.68mm，頂針總長為16.55mm，這種尺寸設計使其能夠適用于各種精密測試環境，輕松接觸電路板上的微小元件。
